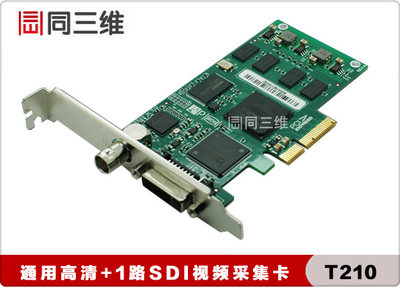

同三维针对专业用户需求，推出了一款T210 SDI+单路高清视频采集卡，此款采集卡支持多种信号源：可采集 1 路高清SDI信号，另外还可以同时采集一路1080p 信号，每个通道可达1080p/60 Hz，包含DVI 视频信号、HDMI 音视频信号、VGA 模拟信号、Y/Pb/Pr 模拟信号、CVBS 标清模拟信号。
同三维T210高清视频采集卡支持1080P：同时采集一路通用高清视频信号DVI/HDMI/VGA/YPBPR/CVBS+1 SD/HD/3G-SDI内嵌音频随卡配套相关软件：同三维多路视频录播软件、同三维多路视频演播软件、同三维大屏显示控制软件、同三维视频会议软件10个点、同三维视频直播软件15个点。以上软件随采集卡附送，另带有单路视频采集软件。
产品特性
可同时采集1路通用高清视频信号，1路SD/HD/3G-SDI视频信号。
通用高清输入视频信号可达1080p/60 Hz。
SDI输入视频信号可达1080p/60 Hz。
通用高清信号可采集DVI、VGA、HDMI、分量信号。
可采集HDMI中的LPCM音频信号。
可采集SDI内嵌音频。
微软AVStream标准驱动，可支持大部分Windows上的多媒体视频软件或流媒体软件。
超小尺寸：120.78mm x 68.88mm，符合Low-Profile 规格。
请注意：
1. 因版权保护原因，用户不得将本产品用于蓝光播放机输出高清信号的采集。
高级特性
高性能DMA传输功能。
通用高清输入可动态切换信号源类型：DVI/HDMI，VGA，分量。
DVI-I通用高清输入端可兼容复合视频CVBS输入信号。
通用高清输入支持自动输入视频格式侦测，自动视频有效区域侦测，自动VGA采集相位调节。
支持手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持。
支持多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。
支持垂直滤波和运动自适应去隔行功能。
硬件色彩转换，可输出YUYV、UYVY、I420、RGB24、RGB32色彩格式。
支持色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节R，G，B三色的亮度、对比度。
支持画面水平、垂直反转功能。
固件可升级。
产品规格
|
连接
|
|
主机接口
|
PCI-Express x4, Low Profile,700MB/s 传输带宽
|
|
输入接口
|
1 个DVI-I 接口 可转接HDMI，VGA，YPbPr
1 个 BNC 接口 可接 SD/ HD/ 3G-SDI 信号
|
|
SDI 视频输入
|
1 路 SD/ HD/ 3G-SDI 视频信号，可达 1080P/60HZ
|
|
DVI 视频输入
|
1 路 1080P/60HZ 高清 DVI 信号
|
|
HDMI 视频输入
|
1 路 1080P/60HZ 高清 HDMI 信号
|
|
VGA 视频输入
|
1 路 VGA 信号
|
|
YPbPr 视频输入
|
1 路 YPbPr 信号
|
|
CVBS 视频输入
|
1 路标清视频信号
|
|
SDI 音频输入
|
1 路 SDI 内嵌音频
|
|
HDMI 音频输入
|
1 路 LPCM 音频信号
|
|
标 准
|
|
DVI 输入格式
|
符合 DVI 1.0 标准，单连接#40;480i，576i，480p，576p，720p，1080i，1080p#41;
|
|
HDMI 输入格式
|
符合 HDMI 1.3 标准，支持 36bit DeepColor
|
|
SDI 输入格式
|
SD/HD/3G-SDI，符合SMPTE-259/274/296/372/424/425/292标准
|
|
YPbPr 输入格式
|
480i，576i，480p，576p，720p，1080i，1080p
|
|
VGA 输入格式
|
640times;400 ndash; 2048times;1536，像素率低于 170MHz 即可 VGA 信号提供安全模式，可以采集非常规分辨率
|
|
CVBS 输入标准
|
PAL/ NTSC
|
|
HD 输出格式
|
40times;30 ndash; 2048times;1536，帧率：1-100 fps
|
|
SD 输出格式
|
176times;144 ndash; 768times;576，帧率：1-30 fps
|
|
视频采样率
|
CVBS: 54MHz #xff08;4x Oversampling
RGB/ YPbPr：170MHz
HDMI/DVI：225MHz
SDI 采样速率：3G
|
|
色彩空间
|
YUYV、UYVY、I420、RGB 24 Bits、RGB 32 Bits
|
|
视频处理
|
|
色彩空间转换
|
硬件色彩转换
|
|
画面缩放
|
硬件 5-Tap 缩放
|
|
去隔行
|
垂直滤波去隔行；运动自适应去隔行
|
|
画面反转
|
水平；垂直
|
|
画面剪裁
|
支持
|
|
图像调节
|
亮度／对比度／色调调节
饱和度调节／黑白，彩色控制
伽玛值调节Gamma
单独调节 R/G/B 三色的亮度、对比度
|
|
其 他
|
|
操作系统支持
|
支持以下操作系统的x86和x64版本：
Windows XP Professional
Windows Server2003
Windows Vista
Windows Server 2008
Windows 7
Windows Server 2008 R2
Windows 8
Windows 8.1
|
|
兼容软件
|
Windows Media Encoder
Adobe Flash Media Live Encoder
Real Producer Plus
VideoLAN for Windows
Wirecast
|
|
板载内存
|
板载内存256MB DDR2，工作频率为 160 Mhz，位宽 64bit
|
|
升级
|
固件可升级
|
|
几何尺寸
|
128.78mm x 68.88mm
|
|
功耗
|
lt;= 6W
|
|
工作温度范围
|
0-50 摄氏度
|
|
保存温度范围
|
-20-70 摄氏度
|
|
保存湿度范围
|
5%-90 %
|
标准附件

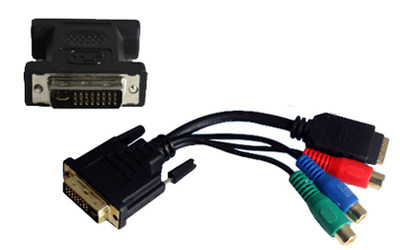

DVI-I 转 HDMI + YPbPr 转接线缆 1根
DVI-I 转 VGA 转接头 1只
驱动程序安装光盘
请注意：
1. PCI-Express 实际传输带宽与主机芯片组和计算机主板相关，可能低于此处所写数值。
2. 实际输出帧率受PCI-Express 接口传输带宽限制，可能低于设定值。
提供二次开发包SDK
免费提供SDK开发包C++、C#、VB、Delphi，方便用户较快地集成到现有的系统中。可广泛应用于网络视频直播、视频会议、录播产品、医疗图像处理、雷达信号数据采集、多屏显示等各个领域。
3Gbps -SDI
同三维T210 全面支持 SD/ HD/ 3G-SDI,并可以嵌入 48 KHz、 8 声道的音频数据。您可以连接任何有 SDI 接口的设备，每个接口都支持标清、高清甚至 3 Gb/s SDI 的速度。SDI 接口已广泛应用于广播电视领域，数字传输，支持内嵌音频，通过 1 根 75 Ohms同轴电缆进行传输，该电缆广泛应用于有线电视行业，易于购买，具有超常传输距离，1080p60 可传输 100m，1080i60 可传输 200m 以上。
高清输入
DVI-I 通用高清输入接口，支持 VGA、DVI、HDMI、YPbPr、CVBS 信号输入, 视频信号可达 1080p/60Hz。
全自动输入格式侦测处理
自动判断输入信号格式，无需用户手工选择即可自动识别输入信号;具有画面自动调节功能，可自动侦测视频有效区域，自动去除黑边;具有行业内的自动分辨率判断，无需用户干预即可支持大部分的分辨率，满足 VGA 采集的个性化需求。
丰富的视频处理
具有丰富的视频处理功能，您可以进行任意画面剪裁或画面缩放，调节色彩，如调节画面的对比度、亮度、色彩饱和度、色相、Gamma 调节，支持运动自适应去隔行、硬件色彩转换和画面的水平、垂直翻转，保持采集画面的高清晰度和纯正色彩。
高带宽传输
采用 PCI-Express x4 接口，不需要向整个总线请求带宽，提供更高的传输速率和质量，实际传输速率达到 600-800MB/s，解决 1 路通用高清音视频和 2 路 3G-SDI 同步采集的带宽需求。
兼容更多软件
微软 AVStream 标准驱动，采用标准开发接口，基于 DirectShow Filter 的音视频采集接口、基于DirectSound 的音频采集接口、基于IKsPropertySet 的扩展接口，兼容 Windows OS 下的所有流媒体软件。
兼容多个应用程序同时采集
具有 Simultaneous Streaming 功能，您可以同时使用多个应用程序同时采集单一信号源，每个通道不会降低帧率影响工作效率。
超强稳定性
所有芯片和电容元件使用进口高质量元件，采用6层板设计，信号品质优于同类产品，轻松通过超长时间全负荷工作，可连续工作 24h x 7 不间断。
【应用领域】
1、教育课件录制、多媒体录播录像、会议录制、视频会议，远程教育培训;
2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控机等设备;
3、安检 X 光机、雷达图像信号、VDR纪录仪;
4、医疗 X 光机、CT机、胃肠机、腹腔镜、B超机等医疗设备图像采集;
5、网络电视直播、庭审现场录制采集，游戏设备（如PS4 Pro，XBOX One S）录像采集。
